| 鋼號（TGGP13） | ||||||||||
| 冶煉方法：電弧爐+LF+VD+ESR | ||||||||||
|
主要特性： 高抗熱疲勞性能；高耐熱沖蝕性能；高等向性好；高純凈度；熱處理變形小。 |
||||||||||
|
主要應(yīng)用： ? 長壽命A1、Mg、Zn合金壓鑄模具，如：汽車發(fā)動機缸體、缸蓋模具、變速箱殼體模具等。 ? 大型熱擠壓模具：如高鐵及地鐵鋁合金部件擠壓模具等。 ? 精密熱鍛模具：如汽車發(fā)動機曲軸、連桿模具；變速箱齒輪模具。 |
||||||||||
| 化學(xué)成分%： | ||||||||||
| C | Si | Mn | Cr | Mo | V | P | S | |||
| 0.39 | 1.1 | 0.4 | 5.3 | 1.45 | 1.0 | ≤0.009 | ≤0.001 | |||
| 物理性質(zhì)： | ||||||||||
|
溫室密度 （Kg/m³） |
溫室比熱 （J/Kg·K） |
200℃熱導(dǎo)率 （W/m•K） |
彈性模量 （N/mm²） |
線膨脹系數(shù)（×10-6K） | ||||||
| 7.80 | 430 | 22 | 215000 | 20～200℃ | 20～400℃ | |||||
| 11.3 | 11.9 | |||||||||
|
超聲波探傷： 按符合SEP1921：E/e探傷或按GB/T4162 AA級探傷，即平底孔≤φ1mm，不允許存在探傷雜波或按照客戶規(guī)定。 |
||||||||||
| 純凈度： | ||||||||||
| A類 | B類 | C類 | D類 | |||||||
| 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | |||
| 0.5 | 0. | 1.0 | 0.5 | 0.5 | 0 | 1.0 | 0.5 | |||
|

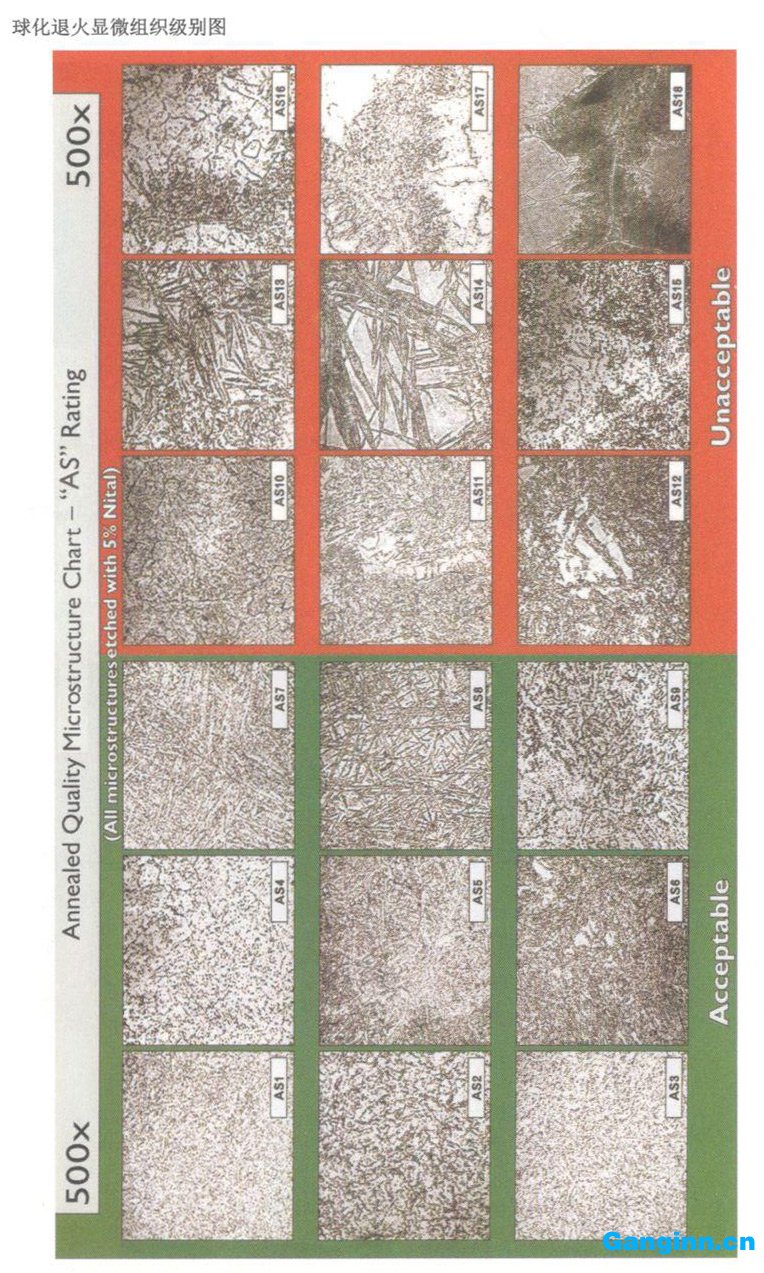

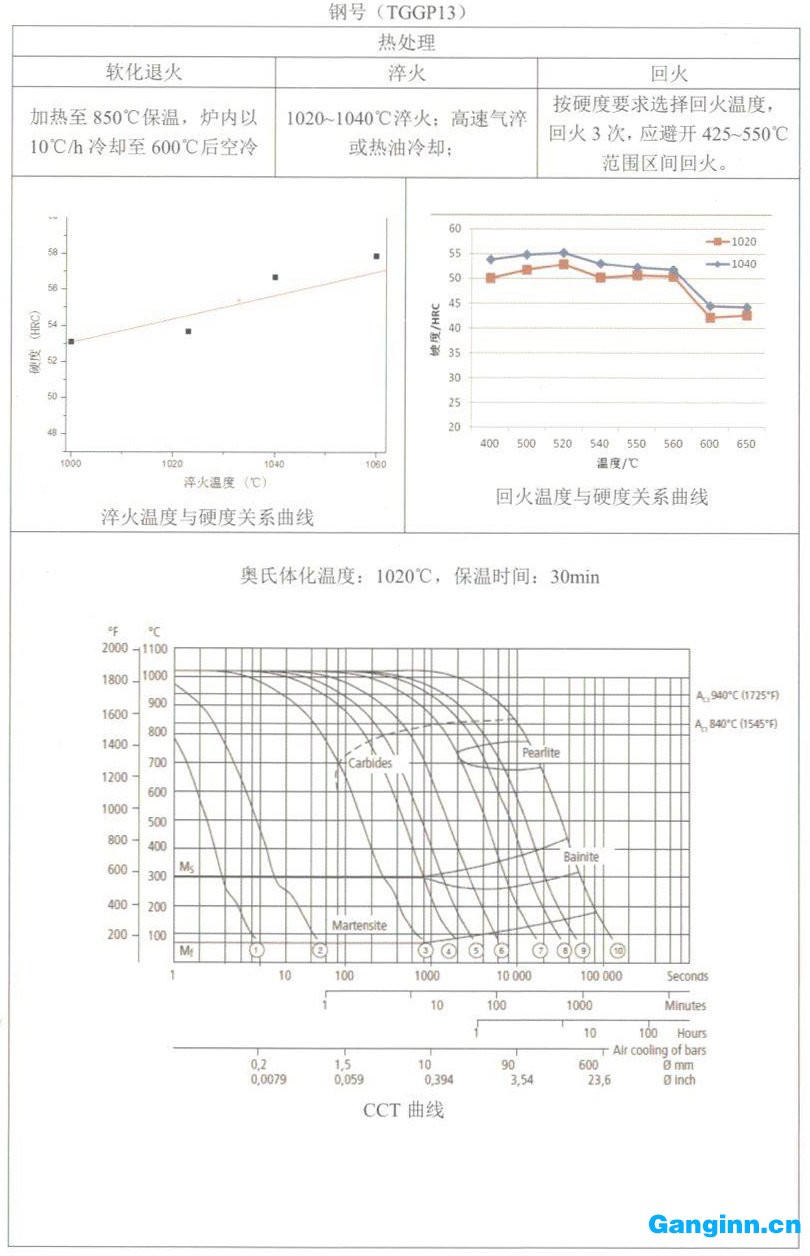

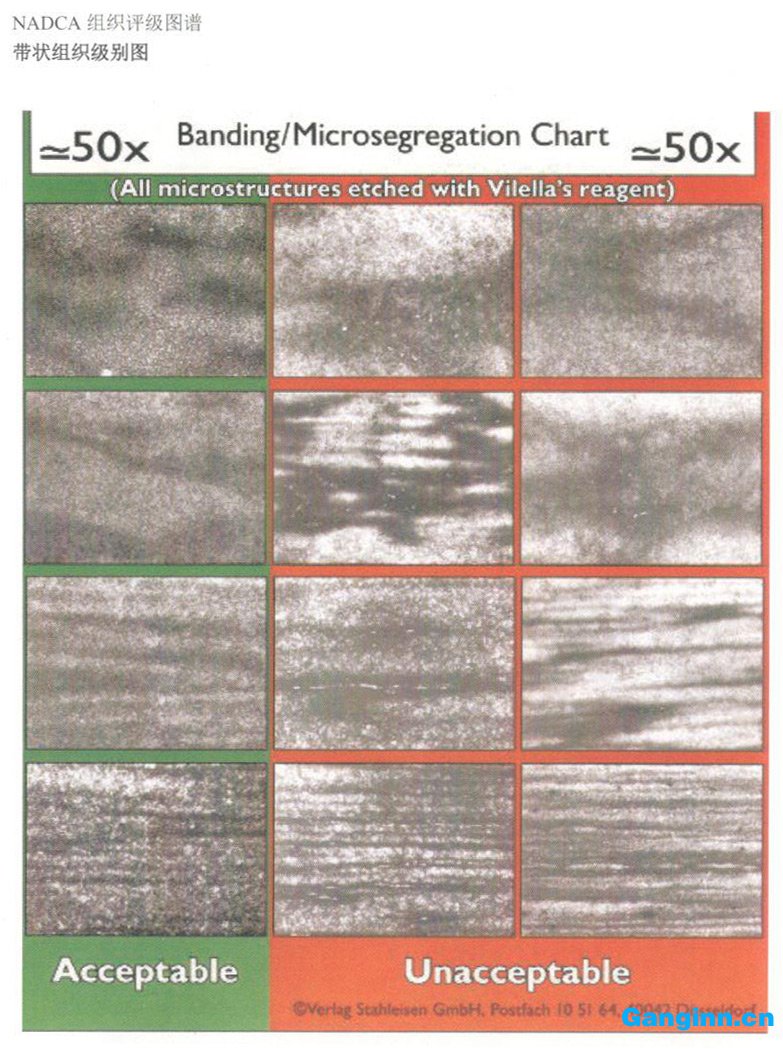

交貨狀態(tài)： （1）交貨硬度：退火態(tài)交貨，交貨硬度≤229HB （2）組織狀態(tài)以及沖擊功要求：組織與偏析滿足北美壓鑄協(xié)會（NADCA）#207標(biāo)準(zhǔn)； （3）沖擊功試樣按鋼材的中心部位取樣，試樣熱處理要求按北美壓鑄模協(xié)會標(biāo)準(zhǔn)規(guī)定熱處理，保證試樣硬度：45±2HRC，試樣尺寸采用：7*10*55無缺口。 |
||||||||||
| 規(guī)格(直徑、厚度mm) | 心部沖擊功平均值不小于(J) | 單個試樣很小沖擊功不小于(J) | ||||||||
| >60～300 | 300 | 250 | ||||||||
| >300 | 300 | 200 | ||||||||
| 供貨規(guī)格： | ||||||||||
| 產(chǎn)品名稱 | 規(guī)格/mm | 材質(zhì) | ||||||||
| 鍛材圓鋼 | φ70～500 | TGGP13 | ||||||||
| 鍛制模塊 | （120～400）×（300～800） | TGGP13 | ||||||||
| 軋材圓鋼 | φ16～70 | TGGP13 | ||||||||
| 軋制扁鋼 | （12～120）×（200～810） | TGGP13 | ||||||||

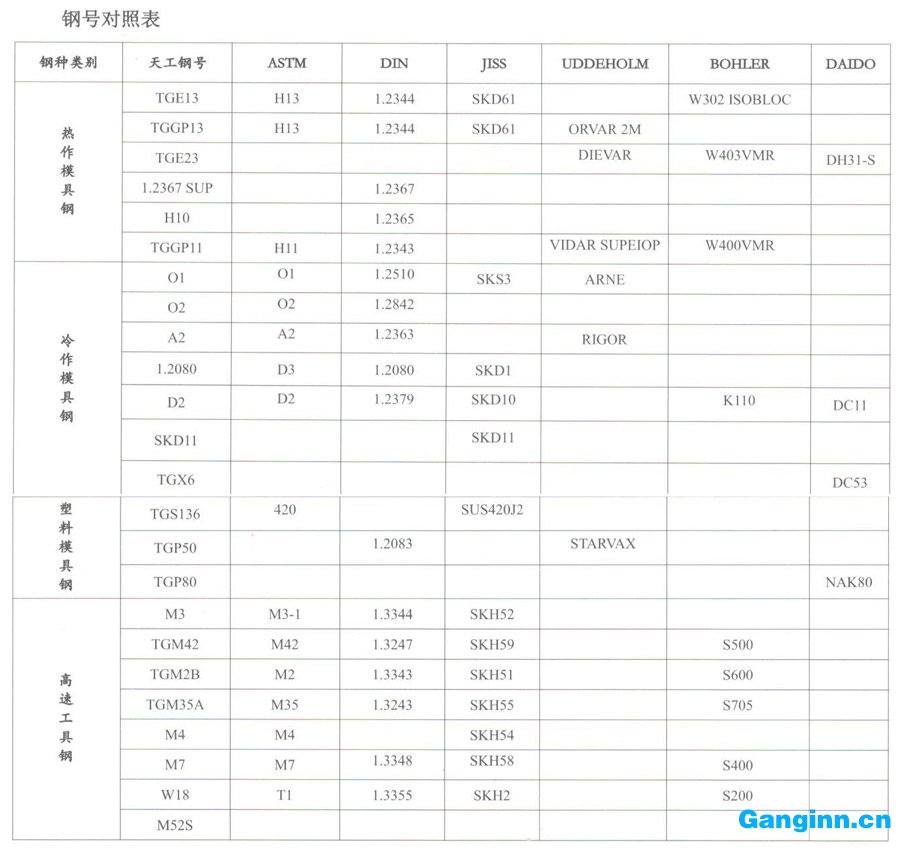

天工鋼號對照表：
資料中的敘述和數(shù)據(jù)為典型例子，對材料、品種和/或性能上的改良，天工保留很終解釋權(quán)
聲明：內(nèi)容摘自天工國際產(chǎn)品手冊，資料僅供參考。另資料如涉侵權(quán)，請聯(lián)系盈鋼，我們將及時刪除！
